Cómo elegir entre pluma tipo araña y pluma autotrepante en obras de concreto en Perú

Introducción: dos soluciones para colocar concreto en altura

En el mercado peruano de construcción, cada vez más contratistas utilizan sistemas de bombeo y colocación de concreto para acelerar el vaciado de losas, muros y cimentaciones. HAMAC ofrece dos soluciones principales para la etapa de colocación: la pluma distribuidora de concreto tipo araña (móvil sobre losa) y la pluma distribuidora de concreto autotrepante (instalada en el edificio y capaz de elevarse junto con la estructura). Elegir bien entre ambas impacta directamente en la productividad, el costo por metro cúbico y la seguridad en obra.

Qué es una pluma distribuidora de concreto tipo araña

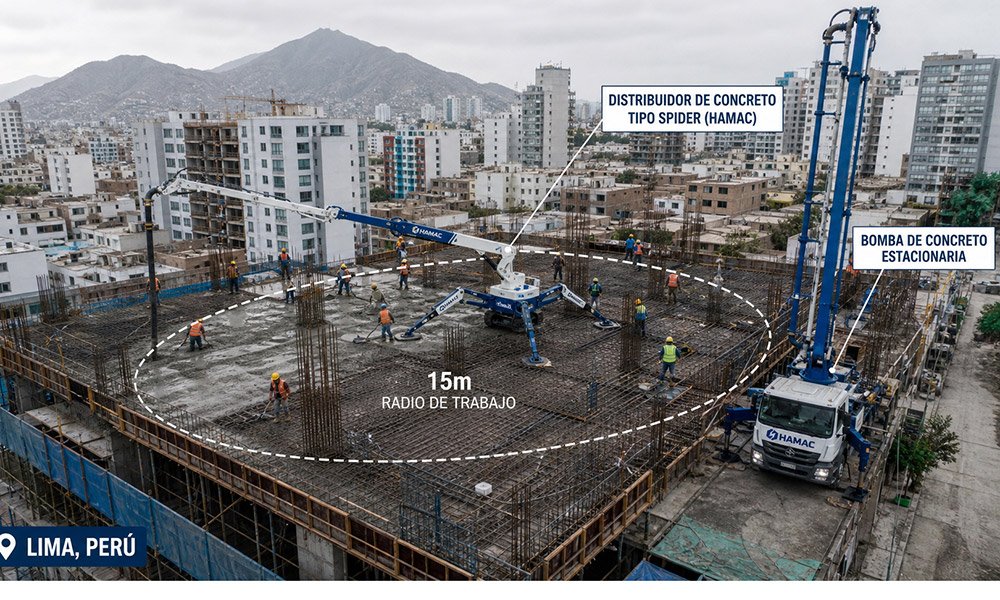

La pluma tipo araña, también llamada pluma distribuidora móvil, es un equipo compacto que se coloca directamente sobre la losa del edificio. Su estructura plegable de varias secciones de brazo permite un radio de colocación típico entre 13 y 21 metros, dependiendo del modelo. Está diseñada para trabajar junto con una bomba de concreto estacionaria: la bomba envía el concreto por tubería fija hasta la zona de trabajo y la pluma araña se encarga de distribuirlo a cada punto de vaciado dentro de su alcance.

Ventajas de la pluma tipo araña en obras peruanas

En proyectos de edificios en altura en Lima y ciudades de provincia, la pluma araña ofrece varias ventajas claras. Al ser ligera y compacta, puede ser levantada y movida fácilmente con una grúa torre o un montacargas, sin necesidad de anclarla de forma permanente a la losa. Su sistema hidráulico y rotación de 360° permiten cubrir grandes áreas de vaciado sin mover la bomba ni modificar la tubería principal. Esto reduce los tiempos muertos, minimiza el riesgo de fugas y simplifica la logística de vaciado en obras donde el espacio es limitado y el cronograma está ajustado.

Qué es una pluma distribuidora de concreto autotrepante

La pluma autotrepante, también llamada pluma de colocación estática de elevación, se instala en el interior del edificio, típicamente en el hueco del ascensor o sobre una base estructural diseñada para ello. A diferencia de la pluma tipo araña, la autotrepante está equipada con un sistema hidráulico que le permite “trepar” o elevarse junto con el avance de la estructura, cubriendo progresivamente los niveles superiores. Sus modelos ofrecen radios de colocación mayores, del orden de 24 a más de 30 metros, y son ideales para proyectos de gran altura y losas de superficie amplia.

Ventajas de la pluma autotrepante en edificios altos

En torres residenciales, centros comerciales y edificios corporativos de gran altura en la costa y la sierra peruana, la pluma autotrepante permite reducir drásticamente la necesidad de reconfigurar tuberías y reposicionar bombas. Al permanecer fija en el núcleo del edificio y elevarse según el avance de los pisos, mantiene un patrón de vaciado estable y repetible, lo que facilita la planificación de jornadas de concreto. También mejora la seguridad al disminuir el tráfico de tuberías sobre la losa y concentrar el sistema de bombeo y colocación en una zona controlada.

Factores clave para decidir entre pluma araña y pluma autotrepante

El primer factor es la altura del edificio. Para proyectos de media altura, donde la cantidad de pisos y el área de cada losa no son extremos, una pluma tipo araña suele ser suficiente para cubrir la zona de vaciado con varios movimientos estratégicos. En edificios muy altos con losas extensas, la recomendación se orienta a una pluma autotrepante con radio de colocación mayor. El segundo factor es la disponibilidad de grúa torre. Si la obra cuenta con grúa torre operativa cercana al frente de vaciado, la pluma araña puede ser levantada y reubicada con facilidad, aprovechando esa infraestructura ya instalada.

Considerar la logística de bombeo y tuberías

Otro criterio práctico es la configuración de la bomba de concreto y la red de tuberías. Con una pluma araña, se tiende una línea principal desde la bomba estacionaria hasta la losa en trabajo y se mantiene esa línea relativamente fija, mientras la pluma distribuye el concreto dentro de su radio. Esto es ideal para obras con varios frentes de vaciado en distintos sectores de la losa pero en alturas similares. Con una pluma autotrepante, la bomba principal alimenta un punto fijo en el núcleo del edificio, y la pluma extiende el concreto hacia los bordes de la losa, reduciendo la longitud total de tubería en zonas expuestas y facilitando el control de presión y mantenimiento.

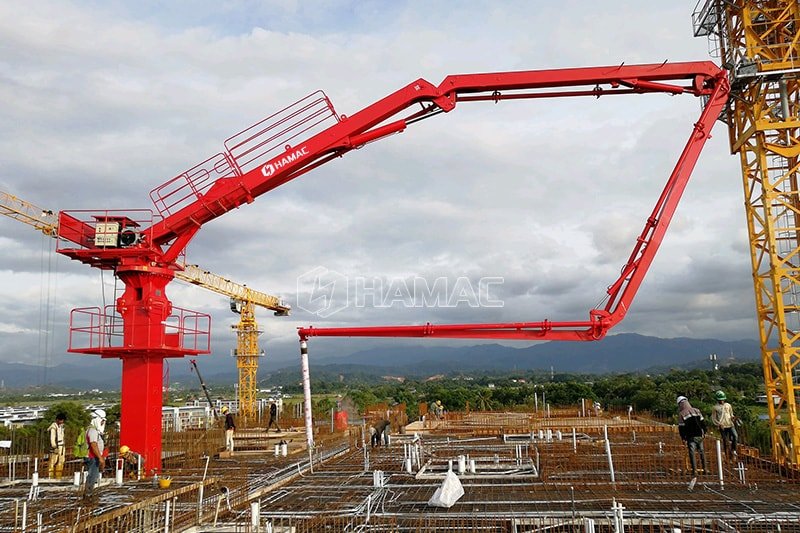

Pluma distribuidora de concreto autotrepante

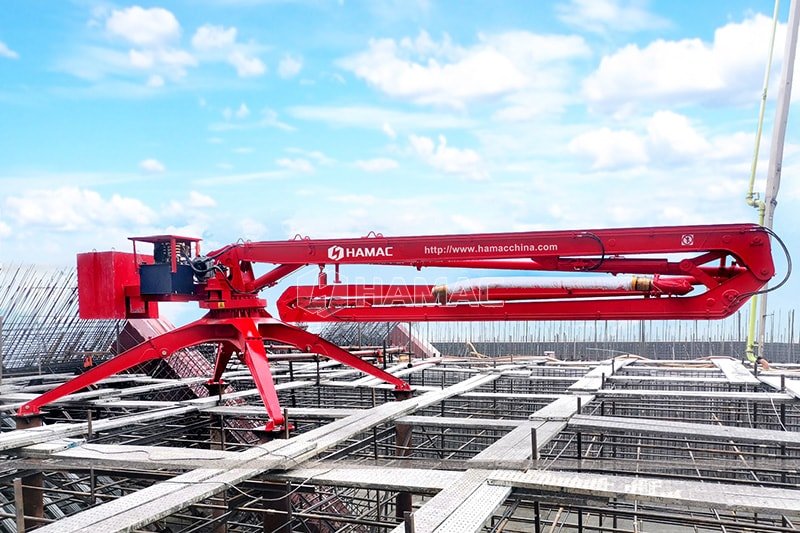

Un producto ideal funciona junto con una bomba de concreto estacionaria

Presupuesto, volumen de concreto y retorno de inversión

Desde el punto de vista económico, la pluma tipo araña suele tener un costo de inversión inicial más bajo y resulta muy atractiva para contratistas que trabajan en edificios medianos o en múltiples obras de tamaño similar. Se amortiza rápidamente en proyectos donde el volumen diario de vaciado es alto pero la altura total del edificio no exige sistemas complejos de trepado. La pluma autotrepante implica una inversión superior, pero su retorno se alcanza en proyectos de gran altura con volúmenes acumulados de concreto significativos, en los que los ahorros en mano de obra, tiempo y reconfiguración de tuberías compensan con creces el costo inicial.

Casos típicos en Perú donde conviene cada solución

En zonas urbanas como Lima y Arequipa, donde se construyen edificios residenciales de hasta 10 o 12 niveles, la pluma tipo araña combinada con una bomba estacionaria representa una solución flexible y eficiente. En proyectos de torres de más de 15 pisos, centros comerciales de gran superficie y desarrollos verticales en expansión en ciudades como Trujillo o Piura, la pluma autotrepante se vuelve la opción preferente para mantener ritmos de vaciado elevados y controlar mejor los costos de operación. En obras de provincia sin grúa torre, pero con buena accesibilidad para montaje, la pluma autotrepante instalada en núcleo también ofrece ventajas importantes.

Aspectos de seguridad y normativas que el contratista debe evaluar

Tanto la pluma tipo araña como la autotrepante deben cumplir con requisitos de seguridad estructural y operativa. La pluma araña exige una losa con capacidad de carga adecuada y un diseño de refuerzos en las zonas de apoyo para evitar deformaciones excesivas durante el vaciado. La pluma autotrepante requiere una verificación detallada del núcleo de instalación, ya sea en el hueco de ascensor o en una torre metálica anclada al edificio, incluyendo cálculo de cargas verticales y momentos de vuelco. El contratista debe revisar las fichas técnicas y trabajar con ingeniería estructural para garantizar que la integración de la pluma cumpla con las normas locales y buenas prácticas de seguridad.

Recomendaciones finales para contratistas en Perú

En resumen, si su obra en Perú es un edificio de altura media con acceso a grúa torre y necesita máxima flexibilidad para mover el equipo entre diferentes frentes de vaciado, la pluma distribuidora de concreto tipo araña será la elección más práctica. Si está desarrollando un proyecto de gran altura, con losas amplias y cronogramas exigentes, y busca estandarizar el proceso de vaciado desde los niveles inferiores hasta los superiores, la pluma autotrepante le ofrecerá una solución más robusta y eficiente a largo plazo. En cualquier caso, es recomendable consultar con el equipo técnico de HAMAC para seleccionar el modelo y el radio de colocación más adecuado según la altura, el ancho de la losa y el volumen diario de concreto previsto.
