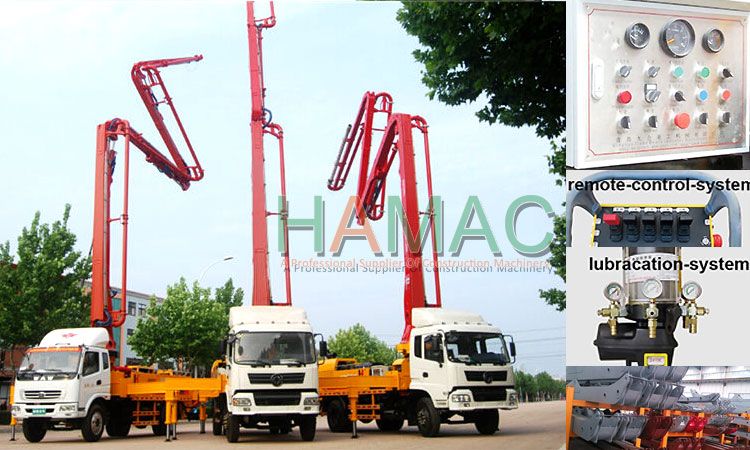

HMC5025 Camión de bomba de concreto

Introducción

25 pequeño hormigón camión bomba es el producto refinado entre el medio y el brazo corto bomba de camiones, después de HBT bomba de hormigón de remolque, HBC bomba de hormigón montado en camión, HGY hormigón hidráulico de colocación de boom, y es el equipo de transporte de hormigón de alta eficiencia integrando la conducción, , Colocación. El boom cubre la alta confiabilidad, economía, seguridad, durabilidad, poseer el emparejamiento razonable del chasis, de la energía, del control eléctrico y del sistema de la bomba hidráulica. Además, tiene auge telescópico flexible, menos ocupación del espacio de la pierna, vehículo móvil conveniente, Y seguridad.

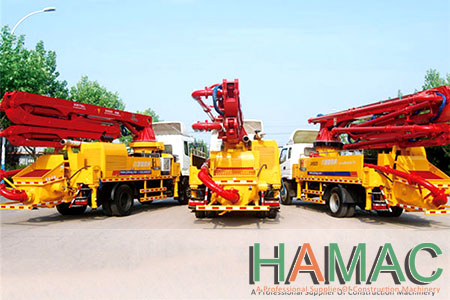

Sitio de trabajo de los clientes

Ventaja

With the special chassis for the development of rural market and the 2.3 meters width, it can easily adjust to and pass through the narrow and sludge rural roads. Using flexible four arm design, fabric ranges 20% higher than three-arm. At the same time it also applies the unilateral support technology in order to easily perform in a narrow construction site.
● The construction is especially for the new rural middle-low levels.
● The manufacture of short arm frame designed for high-speed rail construction.
● The design of national IV emission standard for energy conservation, and environmental protection
● Hydraulic automatic reversing of pumping system is for simple maintenance.
● 18-35 meters arms can move up and down, in accordance with high-speed rail laws.
● X-legs is designed to lead more safe and stable operation.
● Extremely high performance price ratio and use reliability help the party make profits.

Especificación

Chasis y alimentación del sistema: El uso de chasis de camiones de China FAW, Beiqi Foton, Dongfeng, con capacidad de carga fuerte, buen funcionamiento dinámico y bajo consumo de combustible; se puede elegir la instalación de energía solo o la alimentación del chasis, el poder independiente de investigación y desarrollo posee las características de la economía de combustible independiente, reducir el consumo de energía, de fácil mantenimiento.
Sistema de bombeo hidráulico: control hidráulico completo del sistema hidráulico, la señal de transferencias de presión de aceite, haciendo que la operación sea más sencilla y fiable, la mejora de velocidad de oscilación del cilindro de conmutación y reducir el impacto del cambio, mientras que la velocidad del cambio cilindro grande se acelera al instante, la movimiento lata llena el cilindro de hormigón, haciendo el proceso de continuidad de material y de manera uniforme.
La pluma y sistema de bombeo hidráulico: el brazo utiliza el sistema de control proporcional de carga sensible, a fin de controlar la velocidad de los brazos libremente y lograr un excelente rendimiento de funcionamiento; se puede lograr el control remoto infinitamente variable, pero también lograr una operación manual de emergencia en caso de emergencia; las piernas y el auge del petróleo cambiar directamente para evitar el mal uso y garantizar la seguridad de trabajo.
El auge: Por el análisis de elementos finitos, análisis dinámico y el experimento y sobre la base de datos precisos, los materiales que adopte la placa de acero de baja aleación de alta resistencia, y todos los materiales y soldaduras pasa por la prueba 100% no destructiva con el fin de garantizar la utilización racional estructura de la pluma y de alta fiabilidad.
Nota: Al preferir elegir el juego encabeza motor diesel: Yuchai, Cummins, Revo.

HMC5025 Grúa Montada En Camión Bomba De Concreto
CHASIS	Chasis	FAW / FOTON / DONGFENG
	Normas De Emisión	Estándar Nacional IV
	Motor	DACHAI O YUCHAI
	Potencia Y Velocidad Nominal Del Motor	200p / 2000rpm
	Distancia Entre Ejes	4700
	Velocidad Máxima De Conducción	80 Kmh
	Vehículo Ángulo De Aproximación De Ángulo / Salida	21 ° / 11,5 °
	Tipo De Neumático	9.00R20 16 Capas
Sistema De Pluma	Altura Máxima De Colocación De Concreto	24,2 Millones
	Max Radio De Colocación De Hormigón	20.6m
	Max Profundidad De Colocación De Hormigón	10.5m
	En Primer Lugar La Longitud Del Brazo (MM)	6500
	Segunda Longitud Del Brazo (MM)	4590
	En Tercer Lugar La Longitud Del Brazo (MM)	45900
	Cuarta Longitud Del Brazo (MM)	4900
	Arm Ángulo Plegable	90/180/360/540
	Sistema De Control De La Pluma	Carga Del Sistema De Control De Proporción De Detección
	Arm Forma Plegable	Tipo M
	Ángulo De Rotación De La Torreta	90 °
	Separación Entre Las Patas De Soporte Delantero	5350
	Separación Entre Las Patas Apoyo Para La Espalda	3300
	La Distancia Longitudinal De La Pierna (MM)	6100
	Pierna Tipo De Apertura	XH
	Longitud Rastro De La Manguera	3000mm
	Diámetro De La Tubería (MM)	125
Sistema De Control Eléctrico	Control De Alimentación	24v
	Modelo De Control	PWM
	Tensión De Trabajo	24
	Partes Eléctricas	Omron
	El Control Remoto Inalámbrico	Alemania HBC O Homebred
Sistema De Transmisión Hidráulica	Tipo De Sistema Hidráulico	Circuito Abierto
	Presión De Trabajo	31.5Mpa
	La Bomba De Aceite Principal	Rexroth / Kawasaki
	Principal Modelo De La Bomba De Aceite	A11VO190, K3V140 K3V180
	Capacidad De La Bomba De Aceite	190140180
	Válvula De Control Direccional Electro-Hidráulico	Importados O Nacionales,
	Succión Y El Filtro De Aceite De Vuelta	Liming (Nacional)
	Válvula De Múltiples Vías De Pluma	HAWE O Doméstico
	Válvula De Equilibrio Jib	Italia
	La Bomba De Aceite De Pluma	Nacional
	La Válvula De Múltiples Vías Pata De Apoyo	Italia O Doméstico
	Válvula De Seguridad	Importados O Nacionales
	Cilindro De Aceite Sellos Hidráulicos	Parker
	Capacidad De La Tolva Hidráulica	450
	La Refrigeración Del Aceite Hidráulico	Aire Acondicionado
	Cilindro Principal De Aceite	XIELI (Nacional)
	Transferir Caso	Alemania STIEBEL O Doméstico
	Reductor De Giro	Marca Nacional
	Conexión De Manguera	Eaton
Sistema De Limpieza	La Presión Del Aire O La Bomba De Émbolo
Peso Dimensiones	Longitud Total De Vehículo (MM)	9445/9910
	La Anchura Total De Vehículo (MM)	2300
	La Altura Total Del Vehículo (MM)	3550
	Peso Total De Vehículo (T)	15.8
Sistema De Bombeo	El Tipo De Válvula De Distribución	Válvula S
	Pistón Concrete	Nacional
	Max. La Presión De Salida (H / L)	10/5
	Cilindro De Hormigón Dia X Stroke	200 / 1400-50
	Max. Altura De Alimentación (MM)	1450
	Capacidad De La Tolva (M3)	0.65
	El Asentamiento Del Concreto	160-220
	Diámetro Máximo Admisible De Agregado (MM)	Diámetro Máximo Admisible De Agregado (MM)
